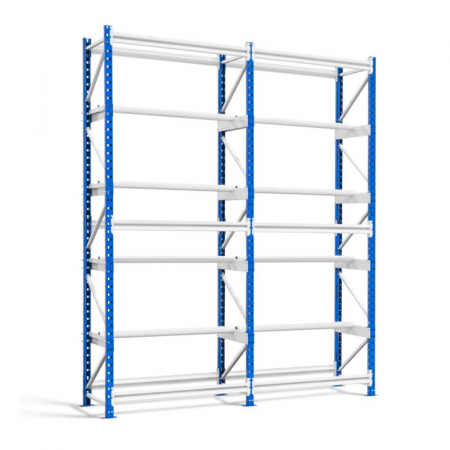

Rack de stockage porte-bobines

Système évolutif et modulaire de stockage de bobines composé d’éléments de départs* et d’éléments suivants*.
Ce rayonnage permet le stockage et le déroulage de bobines de fil, de bobines de câbles, de gaines et de fourreaux électriques, cordes etc.
Le rayonnage est équipé de 3 niveaux en hauteur 2000 mm et 4 niveaux en hauteur 2400 mm.

Ce rack pour bobine offre 2 formats de tubes selon l'usage et le poids des bobines à entreposer  : 34 x 3 mm ou 50 x 3 mm.
Il se décline dans :
- 2 hauteurs 2000 ou 2400 mm.
- 2 longueurs 1000 ou 1250 mm (entre axe des poteaux). La longueur (utile) entre les poteaux est de 950 et 1210 mm.
- profondeur 500 mm.

Les capacités de charge UR par niveau sont :
- tube diam 34 L.1000 : 200 kg
- tube diam 34 L.1250 : 150 kg
- tube diam 50 L.1000 : 300 kg
- tube diam 50 L.1250 : 250 kg

Encombrement
Pour 1 élément départ de 1000 mm et 2 suivants de 1000 mm, la longueur hors tout sera de 3050 mm.

Descriptif technique
Echelles (à boulonner) :
- poteaux profilés à froid
- format 50 x 50 x 50 x 1.5 mm
- hauteur 2000 ou 2400 mm
- entretoises (horizontales et diagonales) profilées à froid
- format 19 x 21 x 19 x 1.2 mm
- profondeur 500 mm

Longerons
- profil en Z format 62 x 25 x 1.5 mm
- accrochage 3 griffes + goupilles de sécurité afin d’obtenir une rigidité parfaite de l’ensemble
- deux longueurs 1000 ou 1250 mm

Support Bobines
- tube rond de diamètre 34 x 3 ou 50 x 3 mm selon l'usage (poids des bobines à entreposer), pouvant supporter jusqu'à 300 kg chacun.

Couleurs
- poteau et semelle bleus RAL 5005
- entretoises et longerons gris RAL 7035

Pour rappel, un Départ est constitué de 4 poteaux (2 échelles). Il sert de base d'appui à l'élément suivant qui n'est constitué que de 2 poteaux (1 échelle).
Vous pouvez raccrocher autant de suivant que vous le souhaitez pour augmenter le linéaire. Il permet ainsi d'économiser 2 poteaux à chaque opération d'extension.
