Chariots et patins rouleurs

Déplacer une machine-outil, une armoire électrique, un transformateur ou tout autre équipement industriel nécessite un matériel adapté lorsque les charges deviennent importantes. Les chariots et patins rouleurs sont utilisés pour assurer le déplacement de charges lourdes dans les ateliers, les usines, les plateformes logistiques, les bâtiments industriels ou sur les chantiers. Ils permettent de déplacer des équipements industriels ou des charges lourdes sur de courtes distances lors d'une installation, d'une opération de maintenance, d'un transfert de machine ou d'une réimplantation de ligne de production, sans maintenir un appareil de levage pendant toute la phase de translation.

Cette sélection rassemble plusieurs solutions adaptées à des contraintes de manutention différentes  : patins rouleurs fixes pour les déplacements rectilignes, rouleurs pivotants et plateaux pivotants à 360° pour faciliter les changements de direction, patins rouleurs coulissants permettant d'adapter l'écartement aux dimensions de la machine, kits complets pour le déplacement de charges de forte capacité, mais aussi timons, leviers roulants et chariots destinés à préparer ou guider les manœuvres. Les modèles disponibles couvrent des capacités allant de 500 kg à 60 tonnes selon les applications.

Le choix d'un patin rouleur ne dépend pas uniquement de sa capacité de charge. La largeur des points d'appui, le centre de gravité, la nature du sol et le parcours influencent également le matériel à retenir. Selon la configuration, plusieurs patins peuvent être utilisés afin de répartir la charge jusqu'à son emplacement final.

La catégorie réunit des patins rouleurs pour machine, des chariots pivotants, des ensembles de patins rouleurs, des modèles coulissants ainsi que différents accessoires de manutention destinés aux professionnels amenés à déplacer des équipements lourds.

Pourquoi utiliser des chariots et patins rouleurs ?

La charge doit être déplacée avec précision, parfois dans un environnement encombré, tout en limitant les interruptions de production et les manipulations.

Dans la pratique, la préparation de l'intervention est souvent plus déterminante que la distance à parcourir. Le maintien de la charge, la configuration du parcours et les changements de direction influencent directement le choix du matériel.

Les chariots et patins rouleurs répondent à cette problématique en permettant de déplacer des charges lourdes de manière progressive et maîtrisée. Une fois les patins installés sous les points d'appui, la machine peut être déplacée jusqu'à son nouvel emplacement en conservant une bonne maîtrise de sa trajectoire. Cette méthode est couramment utilisée dans de nombreuses situations, notamment pour :

le remplacement d'une machine-outil,
l'installation d'un nouvel équipement industriel,
la réimplantation d'une ligne de production,
la maintenance sur une presse ou un centre d'usinage,
le déplacement d'une armoire électrique ou d'un transformateur,
un déménagement industriel,

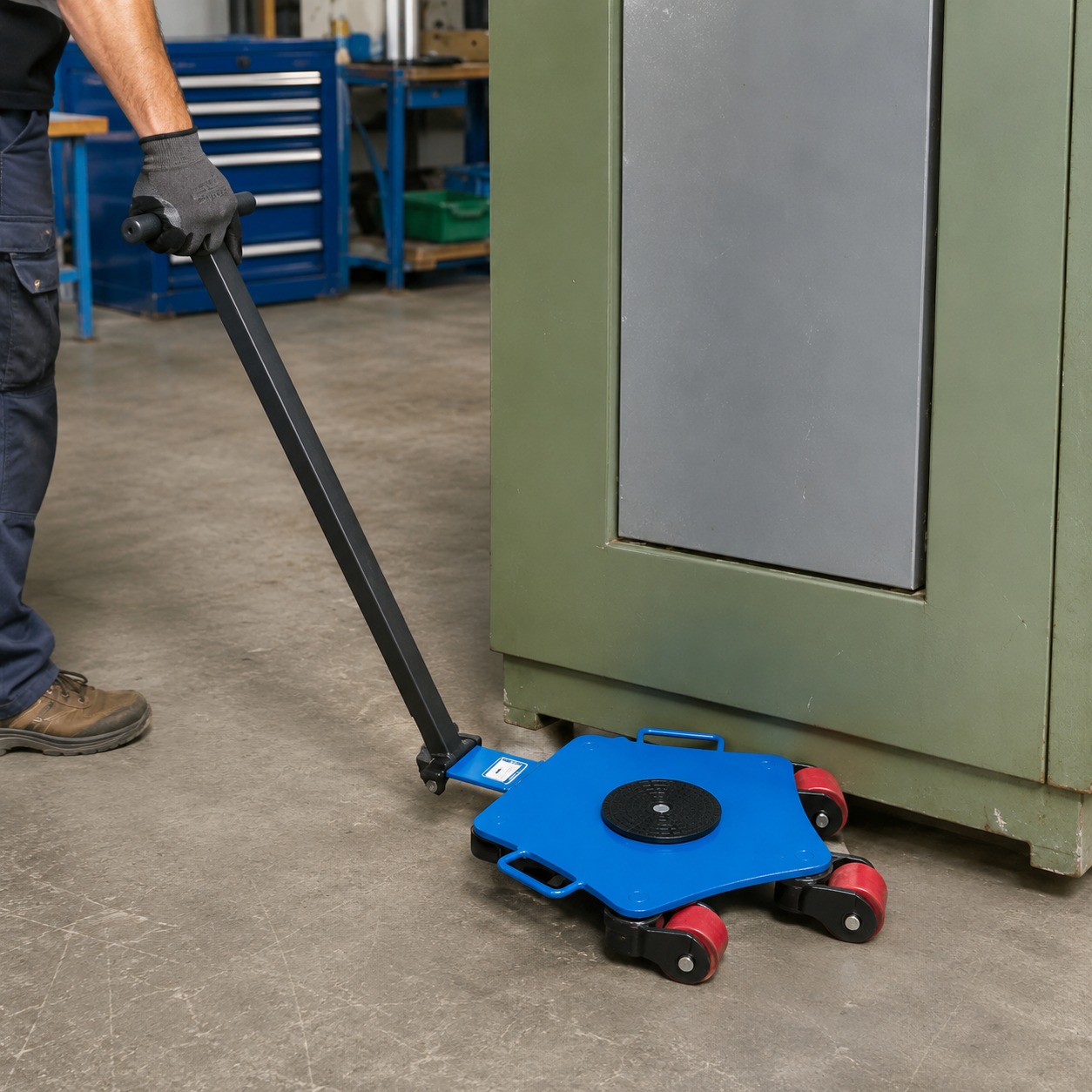

le transfert d'équipements techniques en atelier, en entrepôt.
Selon les besoins, plusieurs patins peuvent être associés afin de répartir la charge, tandis qu'un timon, un levier roulant ou un kit complet facilite la préparation et le guidage de la manutention..

Au-delà du déplacement, ces équipements facilitent les opérations de maintenance, de remplacement de machines ou de réorganisation d'un atelier en limitant les moyens de levage mobilisés pendant toute l'intervention. Dans la pratique, la préparation de l'intervention est souvent aussi importante que le déplacement lui-même.

Quels sont les types de patins rouleurs ?

Toutes les opérations de manutention ne présentent pas les mêmes contraintes. Le poids de la charge, l'espace disponible, la largeur des points d'appui ou encore le parcours influencent directement le choix du matériel. La catégorie rassemble ainsi plusieurs familles de chariots et patins rouleurs adaptées aux différentes configurations rencontrées sur le terrain. C'est pourquoi cette catégorie rassemble plusieurs familles de chariots et patins rouleurs, chacune répondant à un besoin spécifique rencontré lors du déplacement de machines et d'équipements industriels.

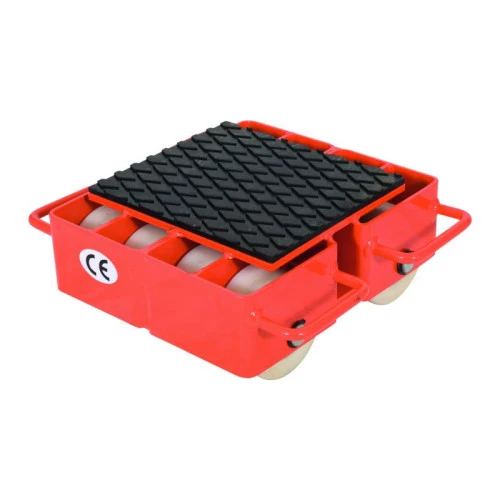

Patins rouleurs charges lourdes
Les patins rouleurs pour charges lourdes permettent de déplacer des machines, armoires électriques, transformateurs et autres équipements industriels sur de courtes distances. Disponibles en plusieurs capacités, ils accompagnent les opérations de maintenance, d'installation ou de transfert de machines nécessitant un déplacement au sol.

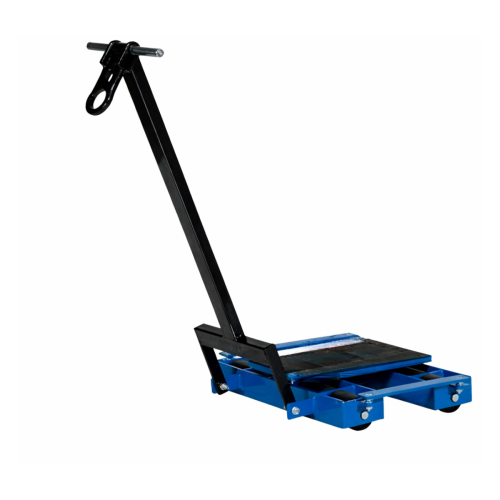

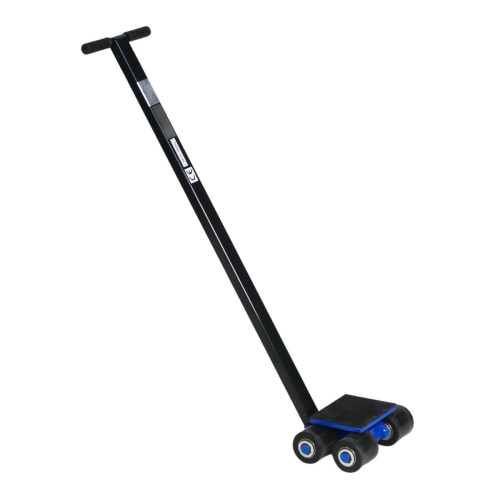

rouleur pivotant 2 t à 5 t
Lorsque le parcours comprend plusieurs changements de direction, le guidage de la charge devient rapidement un enjeu. Les chariots et rouleurs pivotants apportent davantage de souplesse grâce à leur plateau pivotant à 360°, qui facilite les manœuvres dans les espaces restreints ou lors du positionnement final d'une machine.

Selon les modèles, un timon complète le plateau pivotant afin d'améliorer le guidage et la précision des manœuvres, notamment lors de l'installation ou du repositionnement d'une machine.

Patins rouleurs complets 2000 kg à 6000 kg
Les patins rouleurs complets regroupent plusieurs équipements destinés au déplacement de charges lourdes. Selon les modèles, ils facilitent la préparation des opérations de manutention et de transfert industriel en réunissant les principaux accessoires nécessaires au guidage et au déplacement de la charge.

patin rouleur ajustable 6 tonnes, 8 tonnes
Les patins rouleurs ajustables répondent à cette contrainte grâce à leurs deux demi-rouleurs reliés par des barres de liaison. Leur largeur réglable permet de s'adapter à différentes machines, ce qui en fait une solution appréciée des équipes de maintenance et des entreprises spécialisées dans le transfert industriel.

Comment choisir un patin rouleur adapté ?

Le choix d'un patin rouleur dépend de la charge à déplacer et des conditions dans lesquelles l'intervention sera réalisée. Deux machines de poids similaire peuvent nécessiter des solutions différentes selon leurs dimensions, leurs points d'appui, leur centre de gravité ou le parcours à emprunter. Les critères suivants permettent d'orienter ce choix.

La capacité de charge

La capacité constitue naturellement le premier point à vérifier. Les chariots et patins rouleurs de cette catégorie couvrent des besoins allant de 500 kg à 60 tonnes, ce qui permet de répondre aussi bien au déplacement d'équipements techniques qu'à celui de machines industrielles de forte capacité.

Cette valeur doit toutefois être comparée au poids réel de la charge, mais aussi à sa répartition sur les différents points d'appui. Lorsqu'une machine repose sur plusieurs patins, chacun d'eux doit pouvoir supporter la part de charge qui lui est transmise. Lorsque plusieurs patins sont utilisés, chacun doit supporter la part de charge qui lui est transmise.

Le type de déplacement

Le parcours influence directement le choix du matériel. Un déplacement rectiligne ne demande pas la même configuration qu'une intervention comportant plusieurs changements de direction ou un positionnement précis.

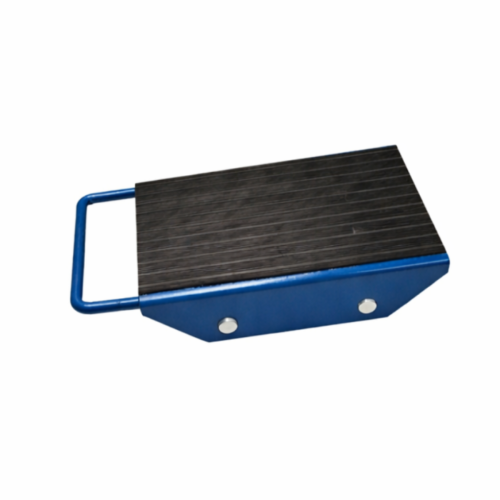

• un patin rouleur fixe est généralement utilisé pour un déplacement en ligne droite ;

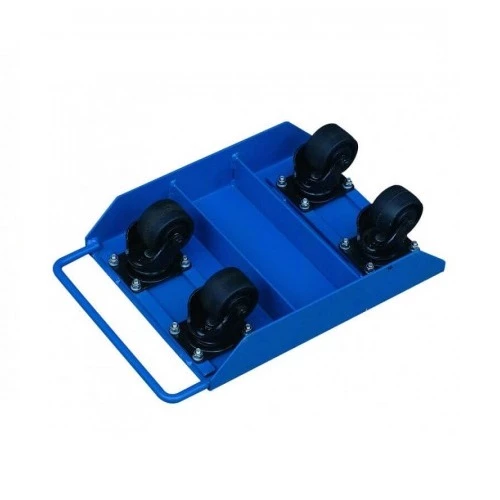

• un rouleur pivotant facilite les changements de direction ;
• un plateau pivotant à 360° apporte davantage de précision lors du positionnement d'une machine ;
• un patin rouleur coulissant permet d'adapter l'écartement entre les points d'appui lorsque les dimensions des équipements varient.

Les dimensions de la machine

Le poids n'est pas le seul critère à prendre en compte. Les dimensions de la machine influencent également le choix du matériel.

Une embase large ou des points d'appui éloignés nécessitent une configuration différente de celle d'un équipement plus compact. Les patins rouleurs coulissants répondent à cette contrainte grâce à leurs demi-rouleurs reliés par des barres de liaison, dont l'écartement peut être ajusté selon les dimensions de la charge. Leur largeur réglable permet de s'adapter à différentes dimensions de machines.

Les roues et le plateau

Selon les modèles, les patins rouleurs sont équipés de roues fixes ou pivotantes, en nylon, en polyamide ou en polyuréthane. Certains disposent également d'un plateau avec revêtement antidérapant afin d'améliorer le maintien de la charge pendant le déplacement. Ces caractéristiques influencent directement la maniabilité et la précision des manœuvres. Deux machines de poids similaire ne nécessitent pas forcément le même équipement.

Quels accessoires utiliser avec des patins rouleurs ?

Le choix des accessoires est souvent aussi important que celui des patins rouleurs. Ils facilitent la mise en place de la charge, améliorent son guidage et permettent d'adapter la manutention aux contraintes de l'intervention.

Les timons

Une fois la charge installée sur les patins, les timons facilitent le guidage et les changements de direction. Certains modèles disposent d'un timon démontable ou d'un œil de traction pour accompagner les manœuvres manuelles ou motorisées avec davantage de précision.

Les leviers roulants

Avant d'installer les patins rouleurs, il est généralement nécessaire de créer un espace suffisant sous la machine. Les leviers roulants facilitent cette étape en permettant de soulever légèrement la charge afin de positionner les équipements de manutention dans de bonnes conditions.

Les barres de liaison

Les barres de liaison, présentes sur les patins rouleurs coulissants, permettent d'ajuster l'écartement entre les deux demi-rouleurs en fonction des dimensions de la machine.

Cette conception facilite l'adaptation à différentes dimensions de machines sans multiplier les configurations de matériel.

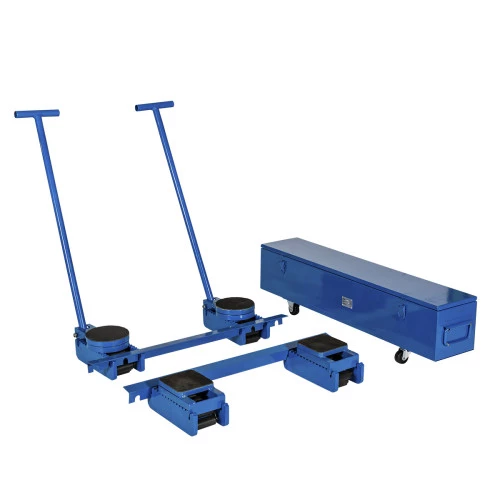

Les kits complets

Les kits complets regroupent plusieurs équipements compatibles, comme les patins rouleurs, les timons, les platines pivotantes, les roulettes à chenilles, les cornières d'accouplement ou les cales d'ajustement, selon les modèles. Ils simplifient la préparation des opérations de transfert industriel ou de manutention de charges lourdes.

Le choix des accessoires est souvent aussi important que celui des patins rouleurs.

Comment utiliser un patin rouleur ?

L'utilisation d'un patin rouleur commence par l'identification du poids de la charge, de ses points d'appui et du parcours à emprunter. Une fois les patins rouleurs positionnés sous l'équipement, le déplacement s'effectue progressivement à l'aide d'un chariot, d'un timon rouleur ou d'une barre de liaison, selon la configuration. Cette méthode est couramment utilisée en milieu industriel pour le transport et la manutention de charges lourdes, d'objets lourds ou de charges volumineuses, tout en conservant une bonne maîtrise de la manipulation et de la sécurité.

Dans quels secteurs utilise-t-on des chariots et patins rouleurs ?

Les chariots et patins rouleurs sont utilisés dans de nombreux secteurs où le déplacement d'équipements lourds fait partie des opérations courantes.

En industrie, ils accompagnent les opérations de maintenance, le remplacement de machines ou la réimplantation de lignes de production.

Dans la logistique, ils facilitent le déplacement ponctuel d'équipements techniques lors des opérations d'installation ou de maintenance.

Sur les chantiers, ils permettent de repositionner certains équipements avant leur mise en service.

Les collectivités et services techniques les utilisent pour déplacer des groupes électrogènes, des armoires ou d'autres installations techniques.

Comment réussir le déplacement d'une charge lourde ?

Le déplacement d'une charge lourde ne se résume pas au choix d'un patin rouleur ou d'un chariot pivotant. Une intervention réussie repose sur la préparation, le choix du matériel et l'organisation du parcours. Quelques vérifications réalisées en amont permettent de limiter les manipulations et de faciliter le déplacement d'un équipement industriel.

Préparer l'intervention

Avant toute manutention, il est indispensable de connaître le poids de la charge ainsi que la position de ses points d'appui. Cette analyse permet de sélectionner un patin rouleur, un ensemble de patins rouleurs ou un chariot de manutention dont la capacité correspond à l'équipement à déplacer.

Il est également recommandé d'identifier le centre de gravité de la machine. Lorsque plusieurs patins sont utilisés simultanément, une bonne répartition de la charge contribue à maintenir l'équilibre de l'ensemble et facilite le guidage pendant toute la phase de déplacement.

Le trajet mérite d'être étudié avant même la mise en mouvement de la charge. La largeur des passages, les changements de direction, les seuils, les pentes ou l'état du sol influencent directement le choix du matériel.

Dans certains ateliers, quelques mètres suffisent pour déplacer une machine. Pourtant, un passage étroit ou un rayon de braquage limité peut rendre les manœuvres plus complexes que prévu. Anticiper ces contraintes permet de choisir plus facilement entre un patin rouleur fixe, un rouleur pivotant, un plateau pivotant à 360° ou un patin rouleur coulissant, en fonction du parcours à réaliser.

Choisir les accessoires adaptés

Les accessoires interviennent à différentes étapes de la manutention. Avant le déplacement, un levier roulant facilite la mise en place des patins sous la machine. Pendant la translation, un timon améliore le guidage et aide à accompagner les changements de direction.

Selon les modèles, des barres de liaison, des platines pivotantes, des galets, des roulettes ou des kits complets permettent d'adapter la configuration aux dimensions de la machine et aux contraintes du chantier.

Le choix des accessoires dépend également des contraintes de l'environnement et de la configuration du chantier.

Contrôler la mise en mouvement

Une fois les patins installés, le déplacement doit être effectué progressivement afin de conserver une bonne maîtrise de la charge. Les changements de direction, le guidage et le positionnement final demandent une attention particulière, notamment lors du transfert d'une machine de production, d'un coffre technique ou d'un autre équipement de grande valeur.

Les erreurs les plus fréquentes

Certaines difficultés rencontrées lors du déplacement d'une charge lourde sont davantage liées à la préparation qu'au matériel lui-même. Les erreurs les plus courantes consistent à :

• choisir un patin rouleur uniquement en fonction de sa capacité maximale,
• négliger la répartition du poids ou le centre de gravité de la machine,
• utiliser un nombre insuffisant de patins rouleurs,
• oublier les accessoires de guidage, comme le timon ou le levier roulant,
• sous-estimer les contraintes du sol, des passages de portes ou des changements de direction,
• Un passage étroit ou un rayon de braquage limité peut rendre les manœuvres plus complexes que prévu.

Une préparation méthodique permet de limiter les manipulations, de gagner en précision lors des manœuvres et de faciliter les opérations de manutention industrielle.

Comment comparer les chariots et patins rouleurs ?

Deux patins rouleurs peuvent afficher une capacité de charge similaire sans répondre exactement au même besoin. Avant de faire votre choix, il est donc utile de comparer plusieurs critères : le type de plateau, la configuration des roues, le mode de guidage, les accessoires disponibles ou encore les dimensions de l'équipement à déplacer.

Les fiches produits permettent de consulter les caractéristiques techniques de chaque référence afin d'évaluer les différentes configurations disponibles. Cette comparaison aide à sélectionner un modèle réellement adapté aux contraintes de l'intervention, qu'il s'agisse d'un déplacement ponctuel en atelier, d'un transfert de machine ou d'une opération de maintenance.

Selon les besoins, il peut être plus pertinent d'opter pour un patin rouleur vendu à l'unité, un ensemble de patins rouleurs, un kit complet ou un chariot pivotant. Comparer les capacités de charge, les accessoires compatibles et les possibilités de guidage permet de choisir une solution cohérente avec l'environnement de travail.

En consultant les informations techniques de chaque produit, il devient également plus simple de préparer une demande de devis, de comparer les modèles disponibles et de retenir l'équipement le plus adapté à votre projet de manutention.

Quels équipements associer aux chariots et patins rouleurs ?

Le déplacement d'une machine ou d'une charge lourde mobilise rarement un seul équipement. Les chariots et patins rouleurs assurent la translation de la charge au sol, mais ils interviennent généralement en complément d'autres matériels de levage et de manutention. Chaque équipement joue un rôle à une étape précise de l'intervention : lever la machine, créer un dégagement, accompagner le déplacement ou sécuriser la manutention.

Avant d'installer les patins sous une machine, il est souvent nécessaire de créer un espace suffisant à l'aide d'un cric ou d'un vérin hydraulique. Une fois la charge légèrement soulevée, les patins peuvent être positionnés sous les points d'appui afin de préparer le déplacement.

Selon la configuration de l'intervention, des palans, treuils ou palonniers peuvent également être utilisés pour lever, maintenir ou repositionner temporairement la charge. Des élingues, chaînes, câbles, manilles, crochets ou anneaux de levage complètent ces opérations lorsqu'un levage est nécessaire. Chaque accessoire intervient en fonction du mode de préhension de la machine et des contraintes de manutention rencontrées sur le terrain.

Pendant le déplacement, des sangles d'arrimage, des tendeurs ou d'autres équipements de protection permettent de maintenir certains éléments en position et de limiter les mouvements parasites, notamment lorsque la machine comporte des composants sensibles ou doit être transportée sur plusieurs mètres.

Le choix de ces équipements dépend du poids de la charge, des points de levage disponibles, de l'environnement de travail et de l'organisation de l'intervention. Une préparation soignée permet de coordonner les différentes étapes de la manutention, de limiter les manipulations successives et de déplacer des objets lourds dans de meilleures conditions.

Comment départager deux modèles qui semblent convenir ?

Lorsque plusieurs modèles répondent au besoin, il devient utile de comparer leurs caractéristiques techniques afin de retenir celui qui sera le plus adapté aux conditions réelles d'utilisation. Deux patins rouleurs de capacité similaire peuvent en effet offrir des configurations différentes selon le type de déplacement à réaliser.

La capacité de charge reste un critère essentiel, mais elle doit être analysée avec le type de plateau, les roues, les accessoires compatibles et les dimensions de la machine. Selon les références, certaines configurations privilégient la translation en ligne droite, tandis que d'autres facilitent les changements de direction ou les manutentions plus complexes.

Les fiches techniques permettent ensuite de comparer les dimensions, la hauteur, le nombre de roues, la configuration du plateau ou les accessoires compatibles afin d'évaluer les différences entre chaque référence et de préparer une éventuelle demande de devis.

Le coût varie selon la capacité, la conception et les accessoires fournis. Avant de retenir un modèle, il est conseillé de comparer les données techniques, la disponibilité en stock ainsi que les conditions de livraison afin de sélectionner un équipement adapté à l'intervention.

Deux équipements peuvent afficher des performances similaires tout en répondant à des besoins différents.

Catégories complémentaires

Le déplacement d'une machine ou d'une charge lourde s'inscrit souvent dans une opération de manutention plus globale. Selon les contraintes de votre intervention, d'autres équipements peuvent compléter l'utilisation des chariots et patins rouleurs.

• Crics de levage : pour créer le dégagement nécessaire avant d'installer les patins sous la machine.
• Portiques de levage déplaçables en charge : pour lever, maintenir ou déplacer certains équipements industriels avant leur mise en position.
• Palonniers : pour répartir les efforts de levage et accompagner les opérations de manutention en toute sécurité.
• Rouleurs de manutention pour fûts : pour faciliter le déplacement de fûts et autres contenants industriels dans les ateliers ou les zones de stockage.
• Vérins : pour lever, mettre à niveau ou repositionner une charge avant son déplacement sur patins rouleurs.
